CADMAX

CADMAX는 플라스틱 사출금형과 프레스 금형에 사용되는 표준부품과
금형설계시 사용되는 설계, 제도 기법을 GstarCAD 및 AutuCAD에 접목시킨 첨단 응용프로그램입니다.

CADMAX는 숙련된 설계자의 설계기법을 프로그램에 적용하여 초보자도 단기간에 능숙한 설계 가능
금형설계 공정의 단축과 숙련자의 설계기법으로 수준 높은 도면 작성
양질의 도면에 의해 금형의 가공과 품질관리의 수월함
설계자가 표준부품이나 치수기입 또는 도형편집에 소비하는 시간을 대폭 줄여 설계환경 개선
금형의 품질향상은 물론 단 납기에 대처하여 실질적인 원가 절감 효과

CADMAX 기능

도형편집 기능

금형설계시 도형의 편집, 작성시에 편리하게 사용할 수 있는 다양한 유틸리티를 다수 보유하고 있어 금형설계 속도 증가
쉬운 CAD 치수기입 방법

CAD의 치수기입 단점을 개선하여 금형설계에 맞게 재구성 하였으며, CAD에서 지원되지 않는 금형설계에 사용되는 다양한 치수 기입법을 갖추고 있어 금형 설계에 부족함 제로
금형전용 치수기입 기능

금형에 사용되는 원점을 기준으로 한 치수 기입법이 있어 기존 CAD의 ORDINATE 치수 기입법 보다 편리하며, 치수기입 중에 금형에 사용되는 도면표기 기호, 문자와 공차 입력 가능
MOLD Design Module

사출금형 관련 기능

  • 표준형 몰드베이스의 다양한 형식 생성

    국내의 대표적인 기신정기(주)의 2001년 몰드베이스 규격을 새로이 적용한 몰드베이스와 영등포 특수강(주)의 대형 몰드베이스가 데이타베이스화 되어 있고, 26가지 모든 형식의 몰드베이스와 사용자가 입력한 비표준 몰드베이스를 작도

    치수가 변경된 비표준 데이터를 표준형처럼 사용자 몰드베이스 데이터로 저장하여 언제든지 재사용 가능하고 어떠한 몰드베이스라도 DATA FILE만 작성하면 표준형처럼 편리하게 사용 가능

  • 사출금형 표준부품

    사출금형 설계에 사용되는 모든 표준부품을 자동으로 작성
    (BOLT, GUIDEPIN, GUIDE BUSHING, SPRUE BUSHING, SUPPORT PIN, EJECTION PIN, SPUR GEAR 치형 등)

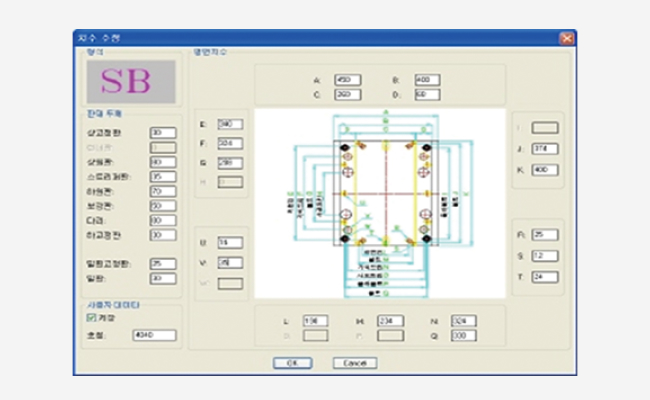

  • 비표준 몰드베이스의 작도

    치수가 변경된 비표준 데이터를 표준형처럼 사용자 몰드베이스 데이터로 저장하여 언제든지 재사용 가능하고 어떠한 몰드베이스라도 DATA FILE만 작성하면 표준형처럼 편리하게 사용 가능

  • 원판의 작도

    표준 몰드베이스의 데이터와 사용자가 작성한 데이터가 기록되어 있어 데이터를 기준으로 원판들을 그림
