2022 ~ 2026
지스타캐드 업그레이드 된 NEW 기능
GstarCAD 2026
GstarCAD 2026은 완전히 재설계된 인터페이스를 도입하여, 세련되고 현대적인 UI로 사용자 경험을 한층 향상시켰습니다.
성능도 대폭 개선되어 다양한 작업의 효율성이 향상되었으며, 치수 구속조건, 매개변수 관리자, DWG 비교 등 강력한 설계 기능이 새롭게 추가되었습니다. 또한 도면 병합(Drawing Merge) 같은 혁신적인 기능으로 워크플로우를 간소화하고, 공학 투영(Engineering Projection) 기능을 통해 하단 뷰의 정확도를 높였습니다.

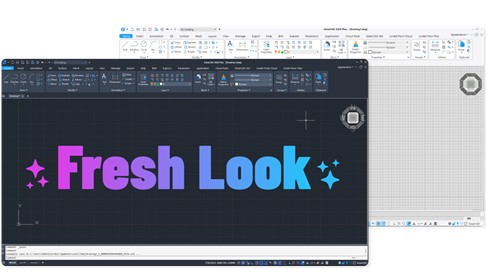

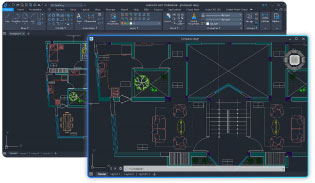

인터페이스 재구성 (개선)
GstarCAD 인터페이스는 WPF 프레임워크와 자체 기술을 기반으로 시각적 완성도와 기술적 성능을 모두 제공하도록 재구성되었습니다.

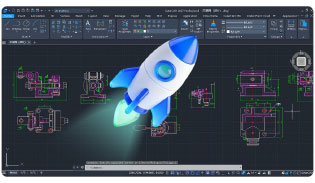

성능 (개선)
GstarCAD 2026은 2025 버전에 비해 전반적인 성능이 크게 향상되어, 설계 전반에서 더 빠르고 부드럽고 즉각적인 작업 환경을 제공합니다.
● 도면 열기 속도 평균 40% 이상 향상
● 주요 작업 속도 20% 이상 개선(REGEN, MOVE, COPYCLIP, MIRROR, UNDO, REDO 등)
● 도면 열기 속도 평균 40% 이상 향상
● 주요 작업 속도 20% 이상 개선(REGEN, MOVE, COPYCLIP, MIRROR, UNDO, REDO 등)
DIMCORD (개선)
DIMCORD 명령은 이제 폴리선 대신 지시선을 사용하여, 문자 블록을 이동하면 지시선도 함께 따라가 직관적인 라벨 배치가 가능합니다. 또한 새롭게 개선된 ‘매개변수’ 대화상자에서는 축척과 문자 높이를 조정할 수 있으며, 그룹 및 자동 전환 옵션이 추가되어 활용성이 더욱 높아졌습니다.

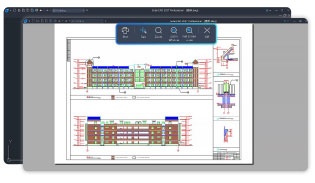

일괄 플롯(Batch Plot) (개선)
프레임 항목을 이제 순차적으로 미리볼 수 있습니다. 목록에서 원하는 항목을 클릭하면 미리보기가 시작되며, 스페이스바를 누르면 현재 선택된 프레임을 기준으로 다음 항목으로 이동합니다.
일괄 소거(Batch Purge) (개선)
이제 일괄 소거 도구는 등록된 응용프로그램, 길이가 0인 형상, 빈 문자 객체, 고립된 데이터까지 정리할 수 있습니다.
PDF 가져오기 (개선)
PDF 가져오기 엔진이 지속적으로 관리되는 최신 PDFium 라이브러리로 업그레이드되었습니다. 이를 통해 가져오기 속도가 빨라지고, 래스터 이미지 렌더링(투명도, 선명도, 색상 정확도)이 개선되었습니다.

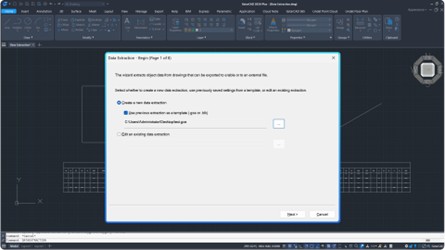

데이터 추출 (개선)
GstarCAD 2026은 이제 추출 설정을 .GXE 파일로 저장하고 템플릿처럼 재사용할 수 있습니다. 또한 .GXE 파일을 편집하여 도면, 객체 또는 속성을 추가하거나 제거할 수 있습니다. 동일한 .GXE 파일과 연결된 테이블은 업데이트 시 이러한 변경 사항을 반영하여 표시됩니다.
파라메트릭 구속조건 (2단계) (New)
파라메트릭 구속조건은 GstarCAD 2025에서 기하학적 구속조건 지원과 함께 처음 도입되었으며, GstarCAD 2026에서는 치수 구속조건과 매개변수 관리자를 통해 이 강력한 기능이 확장되었습니다. 이러한 개선으로 객체의 크기와 비율을 정밀하게 제어할 수 있으며, 치수 구속 매개변수·참조 매개변수·사용자 변수를 생성, 편집, 구성할 수 있는 도구가 제공되어 설계의 유연성이 크게 향상됩니다.
DWG 비교 (NEW)
이 기능은 지정한 도면을 현재 도면과 비교하여, 차이점을 구름형 수정기호로 표시합니다. 또한 비교 설정을 구성할 수 있으며, 비교한 도면에서 객체를 가져오거나 결과를 새로운 스냅샷 도면으로 내보내고 결합하여 향후 참고용으로 활용할 수 있습니다.
3D 모델링 작업공간 (NEW)
GstarCAD 클래식 및 2D 드래프팅 작업공간과 함께 전용 3D 모델링 작업공간이 새롭게 추가되었습니다. 이 모드는 3D 관련 도구막대, 메뉴, 팔레트만 표시하고 불필요한 UI 요소는 숨겨 모델링 화면 공간을 최대화합니다.
TIFF Version 6 (CCITT G4 2D Compression) 플로터 지원 (NEW)
이 플로터는 흑백 출력만 지원하며, 선·문자·치수의 정확성을 유지하면서 출력 이미지 파일의 크기를 크게 줄여줍니다.
도구 팔레트: XTP 파일 가져오기 (NEW)
이제 XTP 파일을 가져와 도구 팔레트를 사용자화할 수 있으며, 이를 통해 A사 CAD 구성 세트의 문자, 구분선, 블록 참조를 통합할 수 있습니다. 이 기능은 작업 흐름을 단순화하고 프로젝트 전반의 일관성을 보장합니다.
바코드: Code 39 지원 (NEW)
프린터에서 지원될 정도로 호환성이 넓어, 별도의 장비 교체나 추가 구입 없이도 다양한 시스템에 쉽게 적용할 수 있습니다.
GstarCAD × ARCHLine.XP 플러그인 (NEW)
ARCHLine.XP와의 통합을 통해 DWG 또는 IFC 형식의 도면을 직접 전송할 수 있는 플러그인이 추가되었습니다. 번거로운 가져오기/내보내기 단계를 없애고, 손쉽게 CAD에서 BIM으로 이어지는 워크플로우를 제공합니다.

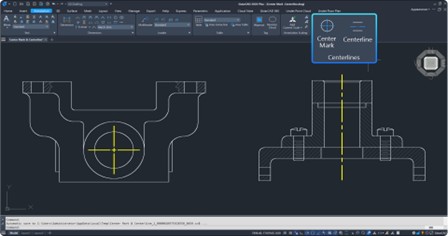

중심 표식 & 중심선 (NEW)
원 및 대칭 형상에 중심 표식과 중심선을 배치할 수 있는 전용 도구가 추가되었습니다. 이러한 연관 객체는 형상과 함께 자동으로 업데이트되어 도면의 정밀성을 높이고, 기계·건축 도면에서의 주석 작업을 단순화합니다. (서비스 팩 1부터 지원)
BREAKATPOINT (NEW)
BREAKATPOINT 명령을 사용하면 선택한 객체를 지정한 지점에서 두 개의 객체로 나눌 수 있습니다. 이 명령은 BREAK 명령과 달리 두 번째 지점을 지정하거나 간격을 만들 필요가 없습니다.

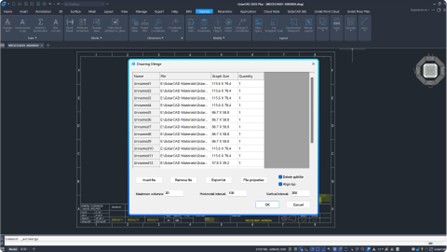

도면 병합 (Innovative)
도면 병합 기능은 외부 참조를 활용해 도면을 일괄 분석·분할·병합할 수 있도록 지원하며, 사용자화 가능한 배치 설정을 제공합니다. 또한 엔티티 속성 확인과 도면 목록을 .lst 파일로 내보내는 기능이 추가되어 프로젝트 관리 효율성을 향상시킵니다.
공학 투영(Engineering Projection) (Innovative)
ENGINEERINGVIEWMODE 변수는 하단 뷰를 A사 CAD 기본 방식에서 실제 공학 투영으로 전환할 수 있도록 하여, 기술 도면의 시각적 정확성을 향상시킵니다.
GstarCAD 2025
GstarCAD 2025는 하드웨어 가속 및 개선 사항을 통해 성능을 새로운 수준으로 끌어올려 설계 경험을 크게 향상시킵니다.
매력적인 새로운 기능으로는 파라메트릭 구속조건, BIM 데이터 편집, 음성 주석 등이 있으며, 이러한 기능은 소프트웨어의 기능성을 더욱 풍부하게 합니다. 또한, Python 지원이 추가되어 호환성이 확장되었으며, 더욱 강력한 맞춤화 및 자동화가 가능해졌습니다.
성능 개선
점진적 저장 메커니즘을 도입하여 SAVEAS(다른 이름으로 저장) 속도를 30% 이상, QSAVE(저장) 속도를 3배 이상 향상시켰습니다.
DIM (개선)
. DIM 명령을 실행한 후 마우스 커서를 객체 위로 이동하면 치수 미리보기가 표시됩니다. 클릭하여 확인하고 치수를 배치하면 됩니다.

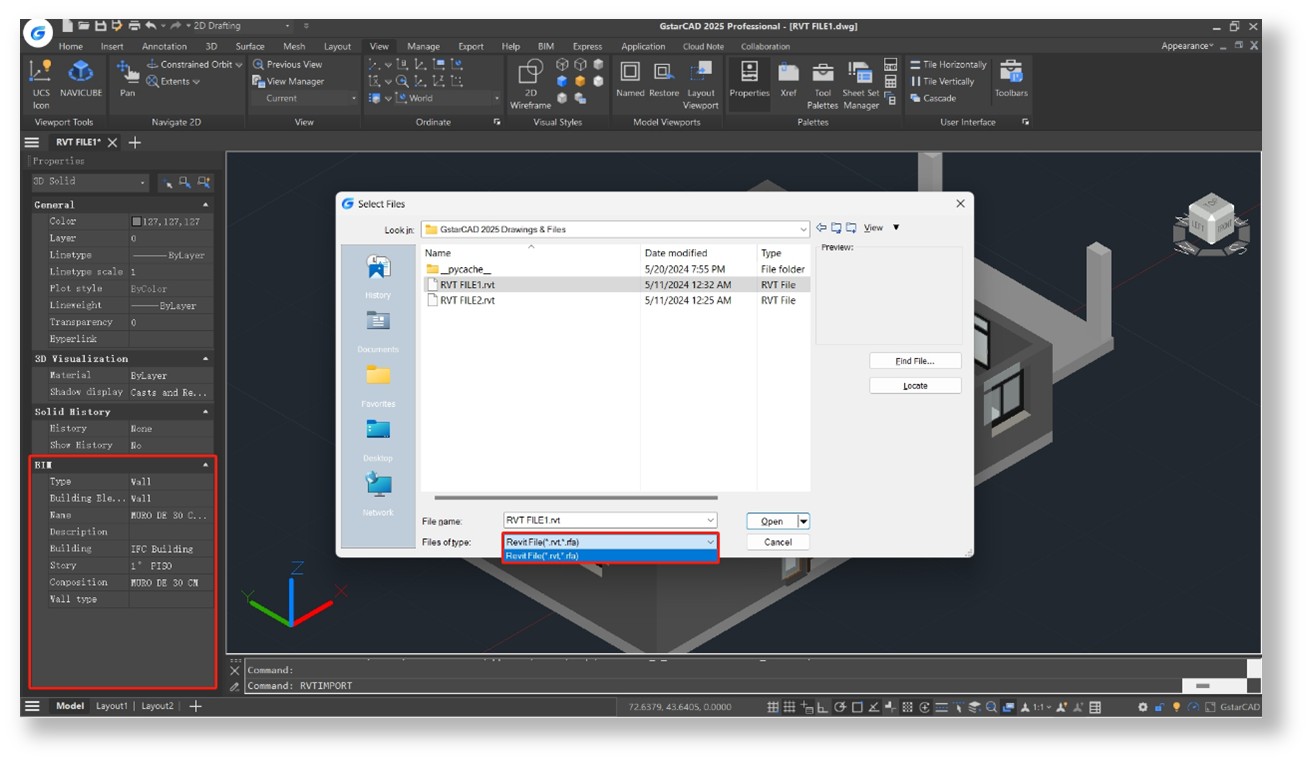

3D모델 가져오기 및 내보내기 (개선)
기존의 IFC 가져오기 기능에 더해, 이제 IFC 파일을 내보낼 수 있으며, RVT 파일을 완전한 BIM 데이터와 함께 가져올 수 있습니다. 또한, STEP/IGES 모듈이 GstarCAD 설치 프로그램에 기본적으로 포함되어 있어 별도로 설치할 필요가 없습니다.
파일 및 배치 탭 막대 (개선)
이제 “새로만들기” 및 “목록” 버튼이 추가되어, 탭 막대에서 직접 도면이나 배치를 생성, 열기, 전환할 수 있어 작업이 더욱 편리하고 효율적입니다. 또한, “읽기 전용” 이나 “수정된” 파일에 대한 표시기도 추가되어 파일 상태를 더 명확하게 확인할 수 있습니다.
올가미 선택 (개선)
올가미 선택 기능을 통해 불규칙한 모양의 윈도우나 교차 선택 세트를 생성할 수 있어 복잡한 도면에서 객체를 선택할 때 유용합니다. 또한, 윈도우 선택 기능이 최적화되어 울타리, 윈도우폴리곤, 걸침폴리곤이 추가되었습니다.
명령 취소(Undo) (개선)
GstarCAD 2025에서는 연속적인 줌 확대/축소, 이동 및 도면층 관련 작업을 한 번에 되돌릴 수 있어 작업 흐름이 간소화되고 반복 작업이 줄어듭니다.

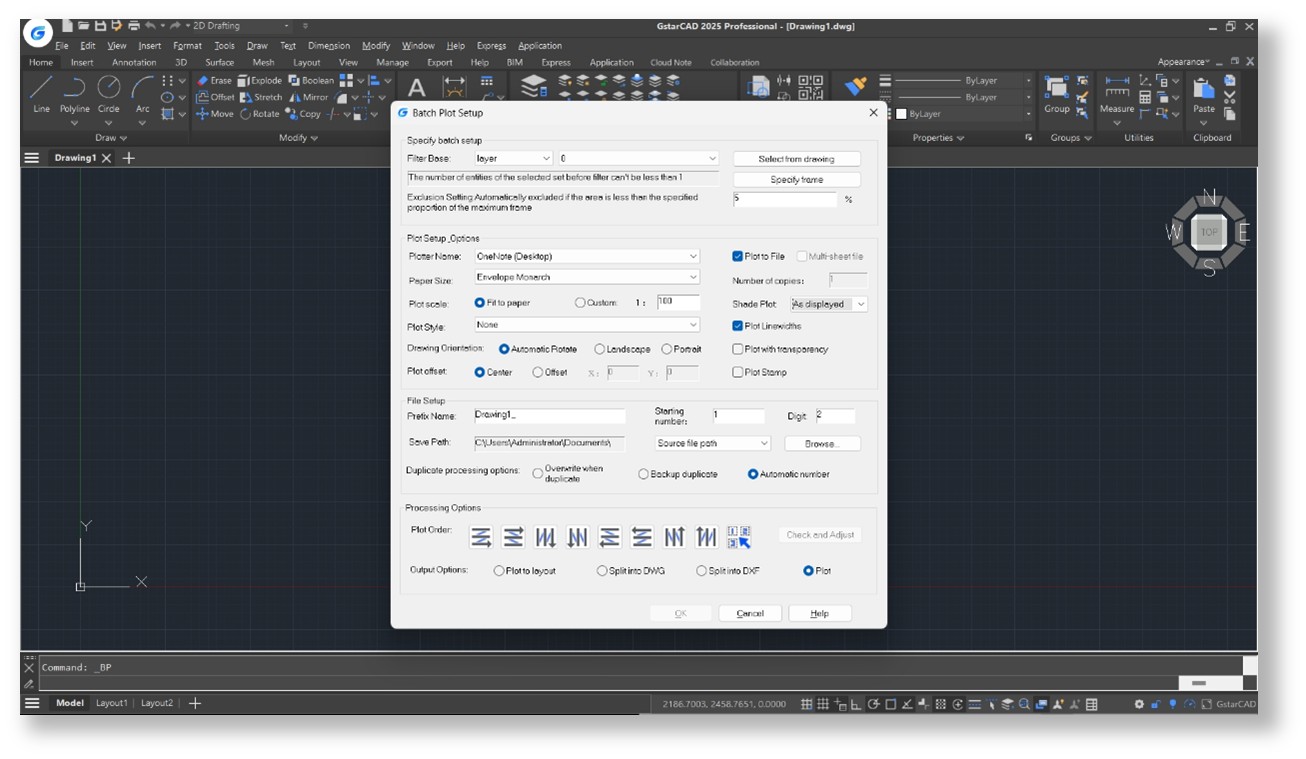

일괄 플롯(Batch Plot) 기능 (개선)
일괄 플롯 기능은 사용자 피드백을 바탕으로 포괄적인 개선이 이루어져 더 다양한 상황을 지원할 수 있게 되었습니다. 일괄 설정 지정, 플롯 설정 옵션, 파일 설정 및 처리 옵션을 포함한 11가지 주요 업데이트가 이루어져, 더욱 효율적이고 유연한 출력 경험을 제공합니다.
QR 코드 (개선)
QRCODE 명령이 이제 명령줄 모드 -QRCODE를 지원하여 스크립트나 프로그램을 통해 QR 코드를 더 쉽게 생성할 수 있습니다.

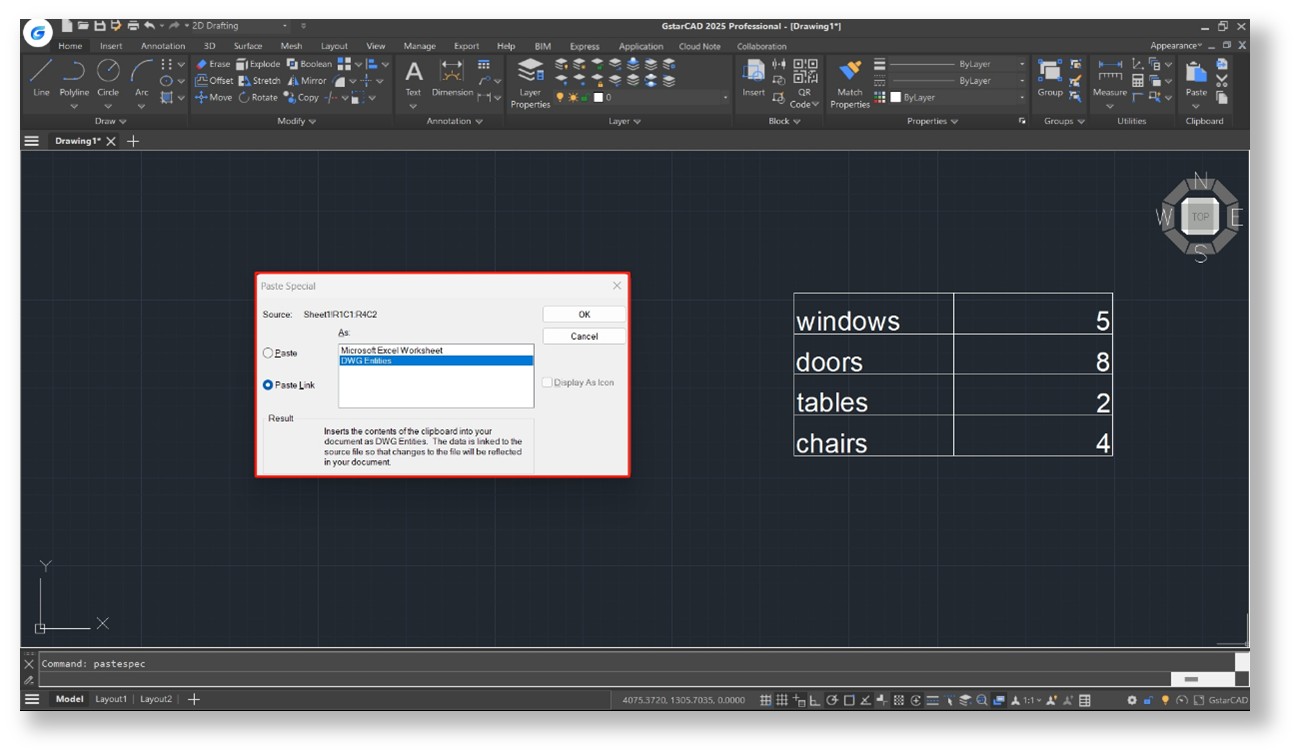

PASTESPEC (개선)
Excel 워크시트에서 데이터를 복사한 후, PASTESPEC명령을 실행하여 ‘연결하여 붙여넣기’를 선택하면 Excel 데이터를 ‘GCAD 엔티티’로 붙여 넣을 수 있습니다.
라이선스 관리자 (개선)
GstarCAD 2025는 라이선스 관리와 보안을 강화하기 위한 주요 업데이트를 도입했습니다.
● GstarCAD 네트워크 라이선스 관리자에 대한 실시간 온라인 사용자 수 표시
● USB 독립형 동글이 Living Dongle에서 Moway Dongle로 업그레이드 됨
● GstarCAD 네트워크 라이선스 관리자에 대한 실시간 온라인 사용자 수 표시
● USB 독립형 동글이 Living Dongle에서 Moway Dongle로 업그레이드 됨

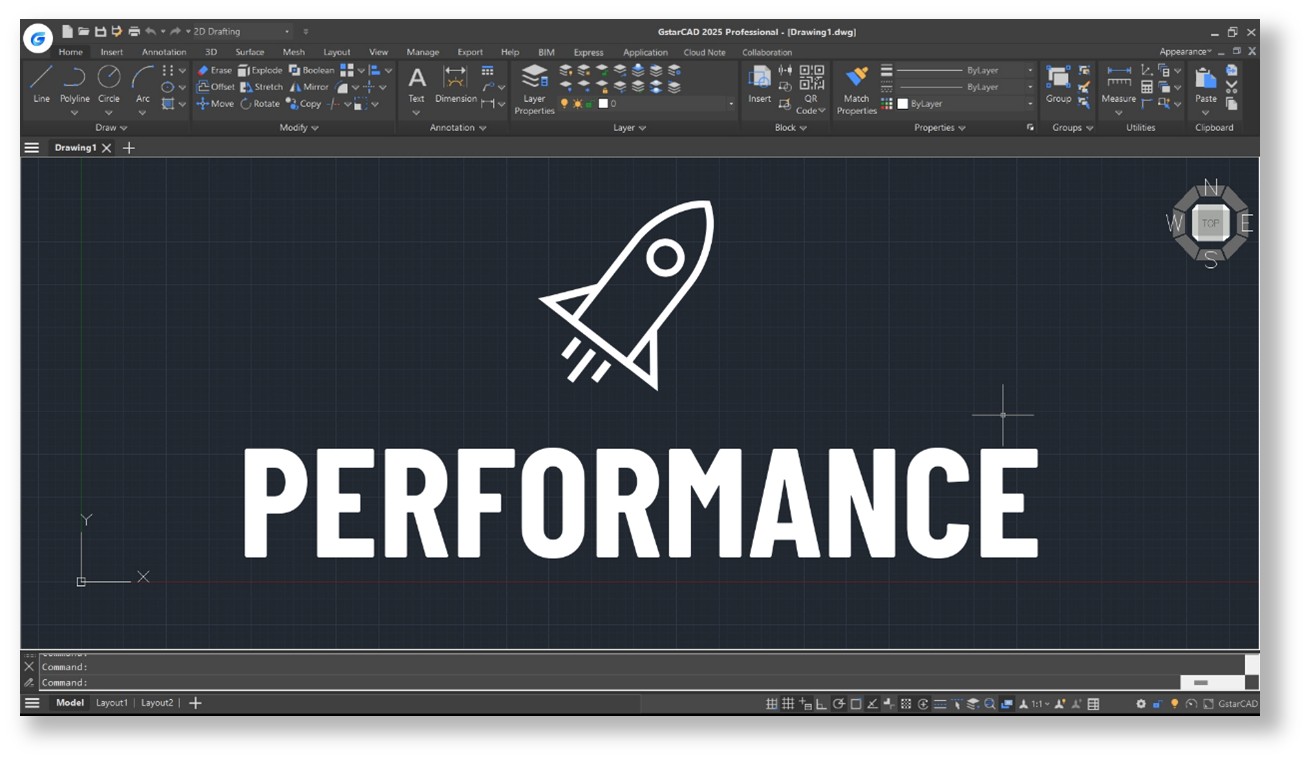

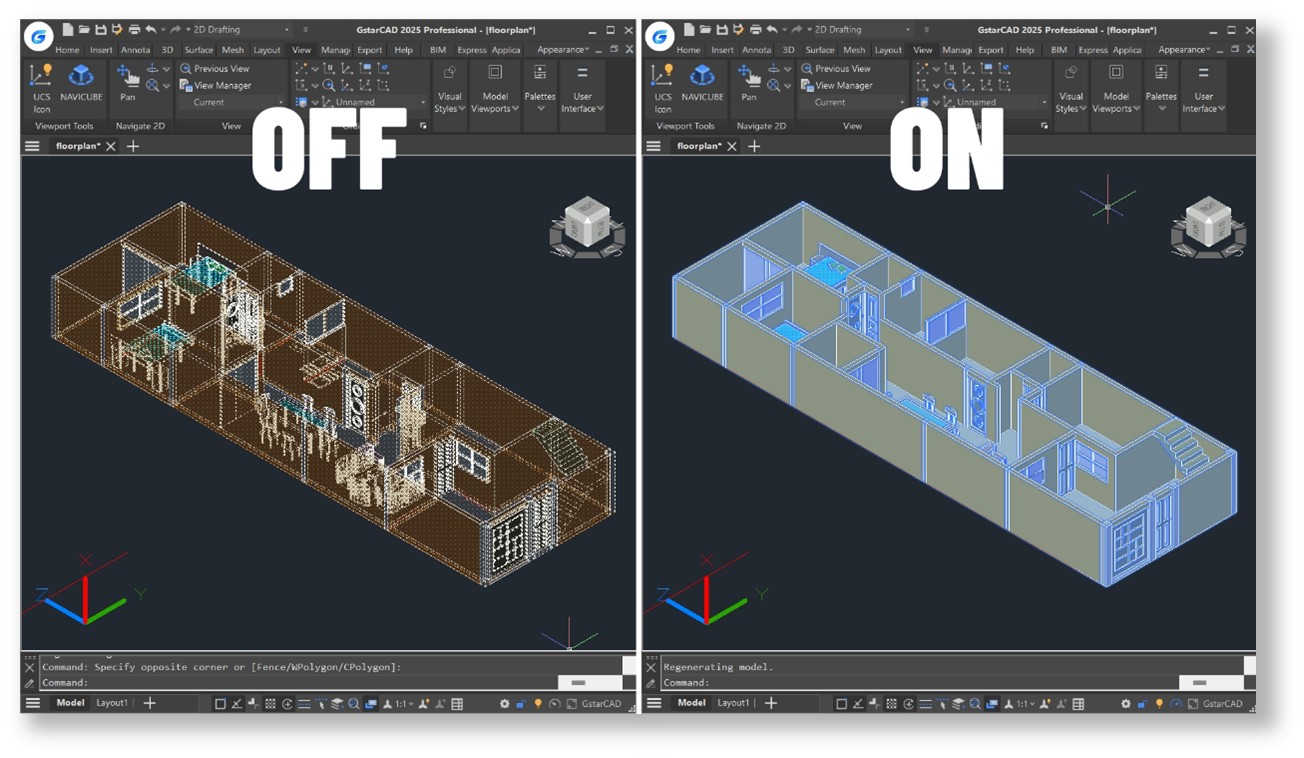

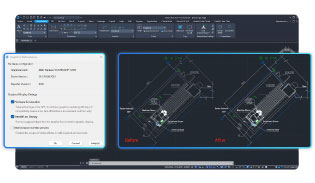

하드웨어 가속 (NEW)
GstarCAD 2025는 이제 하드웨어 가속을 지원합니다. 이 기능은 GPU의 강력한 그래픽 처리 능력을 활용하여 CPU가 작업을 보다 효율적으로 처리하도록 도와줍니다.
파라메트릭 구속조건 (NEW)
GstarCAD 2025는 파라메트릭 구속조건을 새롭게 도입하였으며 올해는 기하학적 구속조건에 중점을 두었습니다. 기하학적 구속조건은 객체 간의 관계를 관리하여, 기하학적 변경이 발생할 때 다른 객체가 자동으로 조정되도록 함으로써 설계의 정밀성과 효율성을 보장합니다.
BIM 데이터 편집 (NEW)
GstarCAD 2025 에서는 BIM 데이터를 직접 편집할 수 있어, 설계 작업 흐름의 효율성이 크게 향상됩니다!
3D 마우스 장치 지원 (NEW)
GstarCAD 2025는 이제3Dconnexion의 SpaceMouse와 CadMouse를 지원합니다. 컨트롤러의 조이스틱을 사용하여2D뷰와 3D시점을 조작하고, 마우스의 단축키를 통해 뷰 전환 및 명령 실행이 가능합니다.
음성 주석 (NEW)
이제 GstarCAD 2025 에서는 도면에 음성 주석을 추가할 수 있어 명확성이 향상됩니다. 음성 관리자 패널을 통해 음성 주석을 쉽게 생성, 녹음, 재생 및 관리할 수 있습니다.
BREAKATPOINT (NEW)
BREAKATPOINT 명령을 사용하면 선택한 객체를 지정한 지점에서 두 개의 객체로 나눌 수 있습니다. 이 명령은 BREAK 명령과 달리 두 번째 지점을 지정하거나 간격을 만들 필요가 없습니다.
DWGUNITS (NEW)
GstarCAD 2025 에서는 새로 추가된 DWGUNITS 명령을 통해 도면의 단위를 변경할 수 있습니다. 이를 통해 도면의 표준 크기 및 주석 요구 사항을 충족하고, 서로 다른 단위 사용으로 인한 오류를 방지할 수 있습니다.
애플리케이션 관리자 (NEW)
애플리케이션 관리자는 플러그인 관리를 위한 통합 시스템입니다. 사용자는 애플리케이션 관리자내에서 모듈형 애플리케이션을 검색하고, 활성화하거나 비활성화하며, 세부 정보를 확인할 수 있습니다.
API (Innovative)
GRX, .NET, LISP 인터페이스의 완전성과 호환성을 지속적으로 개선하는 것 외에도, GstarCAD 2025에서는 Python을 지원합니다.
GstarCAD 2024
GstarCAD 2024는 가속화된 성능, 향상된 호환성 및 사용자 경험을 통해 설계 생산성을 높은 수준으로 끌어올려줍니다.
최적화된 작업 속도와 품질을 경험하고 더 많은 파일 형식과 API에 대한 확장된 호환성을 확인해보세요.
또한 업그레이드된 동적 입력 도구와 조절 가능한 뷰포트 등을 통해 디자인 만족도의 높은 수준을 경험할 수 있습니다.
지금부터 GstarCAD 2024의 더욱 강력해진 기능을 살펴보세요!
또한 업그레이드된 동적 입력 도구와 조절 가능한 뷰포트 등을 통해 디자인 만족도의 높은 수준을 경험할 수 있습니다.
지금부터 GstarCAD 2024의 더욱 강력해진 기능을 살펴보세요!
성능 (개선)
GstarCAD 2024에서는 안정성과 성능이 크게 향상되어 보다 나은 퍼포먼스를 제공합니다.
대형 래스터 이미지를 고품질로 열거나 부착하는 속도가 훨씬 빠르고 부드러워졌으며, 해치 미리보기는 복잡한 도면에서도 빠르고 실시간으로 유지됩니다. 더불어 선가중치 표시에 대한 투명도와 성능이 최적화 되었습니다.
동영상 보기
대형 래스터 이미지를 고품질로 열거나 부착하는 속도가 훨씬 빠르고 부드러워졌으며, 해치 미리보기는 복잡한 도면에서도 빠르고 실시간으로 유지됩니다. 더불어 선가중치 표시에 대한 투명도와 성능이 최적화 되었습니다.
API (개선)
GstarCAD는 개발자가 GstarCAD에서 애플리케이션을 마이그레이션하거나 구축할 수 있는 강력한 API를 제공합니다. 이 API에는 GRX, .NET, VBA, LISP 및 COM이 포함되어 있습니다. GstarCAD 2024에서는 .NET 및 LISP이 크게 최적화 되었습니다.
동적입력 (개선)
GstarCAD 2024에서는 동적 치수 입력과 수직 동적 프롬프트 리스트의 추가 및 포인터 입력상자 분리를 통해 동적 입력 기능이 업그레이드되어 보다 사용하기 쉬운 방법을 제공하고 설계 효율성을 향상시킵니다.
BIM 지원 (NEW)
IFC 파일의 전체 BIM 정보를 가져올 수 있으며, 특성 패널에 표시된 객체는 IFC 구조 패널에서도 관리할 수 있습니다.
STEP/IGES 파일 가져오기(NEW)
GstarCAD 2024는 STEP 및 IGES 파일을 지원하여 기계, 건축 산업에 향상된 기능을 제공하고, 이를 통해 서로 다른 소프트웨어 플랫폼 간에 3D CAD 데이터를 편리하게 교환할 수 있습니다.
뷰포트 편집 (NEW)
마우스 커서로 뷰포트의 경계를 잡고 드래그하면 뷰포트를 추가, 병합 및 조정할 수 있어 더욱 간편하게 편집할 수 있습니다.
VPMAX/VPMIN (NEW)
VPMAX를 사용하면 뷰포트의 축척과 한계를 손상시킬 염려없이 현재 배치 뷰포트를 확장하고 편집을 위한 모형 공간으로 전환할 수 있습니다. VPMIN을 사용하면 현재 배치 뷰포트로 복원할 수 있습니다.
DWFX 일괄 디지털 서명 도구 (NEW)
독립적인 일괄 디지털 서명 도구를 사용하면 DWFX, DWG 및 DWT 파일의 디지털 서명을 효율적으로 대량 서명할 수 있습니다.
GstarCAD 2023
GstarCAD 2023은 하드웨어 리소스를 최대한 활용하고 디스플레이 효율성과 인터페이스 호환성을 향상시킬 수 있는 멀티 코어 및 병렬처리를 지원합니다.
이를 포함해 총 12개 항목이 매우 실용적으로 개선되어 사용자 경험과 호환성을 향상시킬 수 있습니다.
성능 (개선)
GstarCAD 2023은 멀티 코어가 지원되면서 성능이 크게 향상되고 최적화되었습니다. 도면 열기 속도는 최대 100% 증가되었고 작업 프로세스가 훨씬 원활해졌습니다.

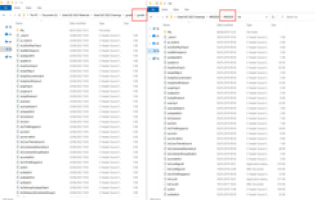

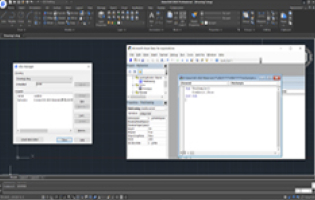

VBA (개선)
GstarCAD 64비트 프로그램에서 VBA(Visual Basic for Applications)가 지원됩니다. VBAIDE(VBA 통합 개발 환경)에 액세스하여 GstarCAD 객체 모델로 작업할 수 있습니다.
동영상 보기
ObjectARX API (개선)
GstarCAD 2023 GRX는 AutoCAD ObjectARX 2020 API와 호환되며, 코드 편집없이 프로그램을 성공적으로 컴파일, 로드 및 사용할 수 있으므로 AutoCAD ObjectARX로 개발된 응용 프로그램을 마이그레이션할 때 많은 시간을 절약할 수 있습니다.
동영상 보기
블록 편집기 (개선)
블록 편집기의 호환성 향상을 위해 BAUTHERPALETTE 및 BTABLE 기능이 지원됩니다. 두 기능은 모두 블록 편집기에서만 사용할 수 있습니다.
REVCLOUD (개선)
REVCLOUD 명령에 "직사각형", "폴리곤" 및 "수정" 옵션이 추가되었으며, 직사각형 또는 폴리곤 구름형 수정기호에 표시되는 그립 수를 제어할 수 있습니다.
동영상 보기
팔레트 (개선)
부동 팔레트 및 창은 "왼쪽/오른쪽 고정", "자동 숨기기" 및 투명도 조정 옵션을 제공할 뿐만 아니라 위치와 설정 값을 기억합니다.

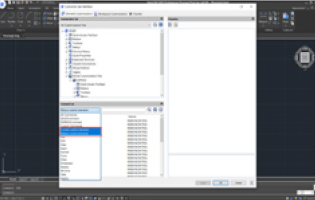

CUI 편집기 (개선)
CUI 편집기의 명령 리스트 창에 있는 범주 드롭다운 리스트에 "리본 조정 요소" 및 "도구막대 조정 요소" 항목이 추가되었으며, 이를 선택하여 요소를 신속하게 필터링하고 추가할 수 있습니다.
LOCKUP (개선)
LOCKUP 명령으로 도면에서 선택한 객체가 실수로 수정되거나 삭제되지 않도록 암호를 설정하여 잠글 수 있습니다. 또한 UNLOCK 명령을 실행한 후 암호를 입력하여 잠금을 해제할 수도 있습니다.

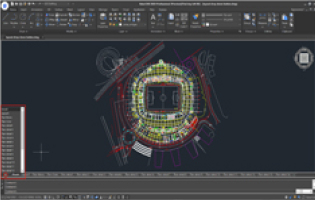

배치 확장 버튼 (개선)
배치 탭 왼쪽에 있는 배치 확장 버튼을 사용하면, 도면에 배치가 너무 많아 일부가 보이지 않을 때 원하는 배치로 빠르게 이동할 수 있는 배치 이름 목록이 표시됩니다.

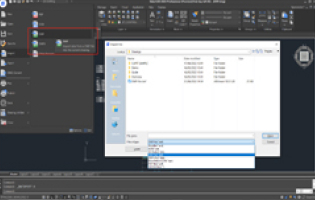

DWF 가져오기 (개선)
DWF 파일을 GstarCAD 2023으로 가져올 수 있으며 EXPLODE 또는 BURST 명령으로 분해한 후 편집할 수 있습니다.
AI_EDITCUSTFILE (개선)
GstarCAD 2023에서는 AutoCAD와의 호환성 향상을 위해 AI_EDITCUSTFILE 명령이 지원됩니다. 명령 별칭을 추가하거나 편집할 수 있는 프로그램 매개변수(PGP) 텍스트 파일이 열립니다.
내비큐브 (NEW)
2D 또는 3D 모형 공간에 탐색도구가 표시되므로 표준 뷰와 등각 투영 뷰 사이를 더욱 쉽게 전환할 수 있습니다. 드래그 및 클릭이 가능한 큐브, 나침반 및 옵션으로 구성되며 '사용 가능한 사전 설정 뷰로 전환', '현재 뷰 회전' 또는 '현재 뷰를 홈 뷰로 설정'을 지원합니다.
디지털 서명 (NEW)
신뢰할 수 있는 정보를 제공하고 도면의 신뢰성과 무결성을 검증하기 위해 2 개의 디지털 서명 기능이 제공됩니다.
Lisp 디버거(NEW)
VLISP 명령은 GstarCAD 2023에서 Visual Studio Code를 Lisp 디버거로 실행합니다. GstarLisp 확장프로그램은 Visual Studio Code에 Lisp 파일 지원을 추가하므로 GstarCAD를 사용하여 Lisp 프로그램을 편리하게 편집하고 디버그할 수 있습니다.

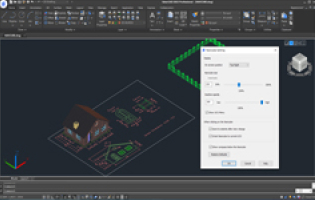

VPSYNC (NEW)
VPSYNC 명령을 사용하면 하나 이상의 배치 뷰포트를 마스터 배치 뷰포트와 동기화하여 정확한 위치를 일치시킬 수 있습니다. 동기화된 모든 뷰포트는 마스터 뷰포트의 줌 비율을 사용합니다. 매우 긴 도면을 따로 인쇄하거나 지도를 정밀하게 맞추는 데 필수적입니다.
SYSVARMONITOR (NEW)
시스템 변수 목록을 모니터링하고 변수 중 하나가 변경될 때 알림을 보냅니다. 기본적으로 모니터에 이미 일부 시스템 변수가 있으며 "시스템 변수 리스트 편집" 대화 상자에서 추가하거나 제거할 수 있습니다.
기본값으로 재설정 (NEW)
Windows 시작 메뉴의 기본값으로 재설정 옵션을 사용하면 수동으로 설정하는 것보다 훨씬 빠르고 쉽게 GstarCAD 설정을 기본값으로 재설정할 수 있습니다. 사용자 정의 설정을 백업 및 재설정하도록 선택할 수도 있습니다.

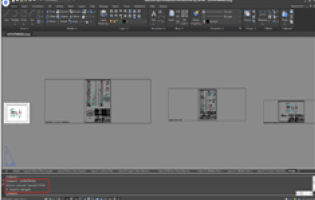

LAYOUTMERGE (NEW)
지정된 배치를 단일 배치에 병합합니다. 모든 배치 또는 모형을 선택할 수 있으며, 기존 배치를 지정하거나 새 배치의 이름을 입력하여 대상 배치로 작성할 수 있습니다.

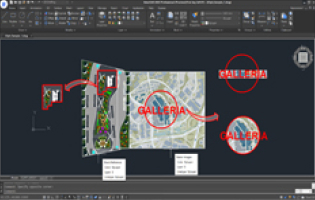

CLIPIT (NEW)
CLIPIT 기능은 폴리선, 원, 호, 타원, 문자, 여러 줄 문자 또는 속성 정의를 자르기 경계로 정의하여 블록, 외부 참조 도면, 이미지 및 객체 가리기 객체의 지정된 부분을 자르거나 제거합니다.
CLOSELINE (NEW)
해치, 면적 계산 또는 영역 생성 시 영역이 닫히지 않았다는 메시지가 나타나면, CLOSELINE 명령으로 선택한 선, 폴리선 또는 호 사이에서 닫히지 않은 끝점을 표시하고 즉시 닫을 수 있습니다.
ATTIPEDIT (NEW)
속성 편집기에 액세스하지 않고 속성 값을 편집하려는 경우, ATTIPEDIT 명령을 사용하면 블록의 문자 내용을 빠르고 쉽게 편집할 수 있습니다.

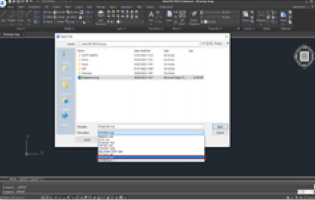

SVG File (혁신기능)
GstarCAD 2023에서는 SVG (Scalable Vector Graphics) 파일 가져오기 및 내보내기를 지원합니다.
GstarCAD 2022
GstarCAD 2022에서는 플롯 기능이 크게 개선되어 플로팅 효과가 더 정밀하고 정확해졌습니다.
업그레이드된 래스터 엔진 통합으로 더 많은 이미지 형식을 지원하며, 10억 픽셀의 이미지까지도 올바르게 부착, 미리보기, 수정 및 플로팅할 수 있습니다.
그 외에도 GstarCAD 2022는 설계 효율을 극대화할 수 있는 새롭고 향상된 여러 도구를 제공합니다.
그 외에도 GstarCAD 2022는 설계 효율을 극대화할 수 있는 새롭고 향상된 여러 도구를 제공합니다.
PDF 플롯 드라이버 (개선)
TTF(트루타입 글꼴) 문자는 문자 폭 비율과 기울기 각도에 관계없이, 매끄러운 테두리를 가진 검색 및 편집이 가능한 문자로 출력됩니다.
동영상 보기
투명도가 있는 플롯 (개선)
투명도를 적용한 플로팅 표현이 훨씬 선명하고 정확하며 호, 원, 타원, 그래픽 및 문자 테두리가 더욱 매끄러워졌습니다. 도면 정보가 그대로 유지되어 모든 종류의 객체를 올바르게 플로팅할 수 있습니다.
동영상 보기
래스터 이미지 플롯 (개선)
다양한 크기와 형식의 대형 래스터 이미지를 미리 보고 원활하게 플로팅할 수 있으며, GstarCAD 2022는 10억 픽셀의 이미지 플로팅까지 지원합니다.
동영상 보기
숨겨진 음영 플롯 (개선)
숨겨진 음영 플롯 표시는 상당히 개선되어 이전보다 훨씬 정확하고 선명해졌습니다. 또한 선, 폴리선, 호, 원, 타원 및 기타 객체의 가장자리가 더욱 매끄럽게 표현됩니다.
동영상 보기
래스터 이미지 (개선)
GstarCAD 2022에서는 더 많은 형식과 더 큰 크기의 래스터 이미지를 지원하므로 래스터 이미지의 수정 후 표시 또한 더욱 정확해졌습니다.
동영상 보기
여러 줄 트림 (개선)
GstarCAD 2022에서 여러 줄 객체는 선, 폴리선, 원, 호, 타원, 스플라인 등 다양한 객체에 의해 쉽게 잘리거나 연장될 수 있습니다. 경계를 선택한 후 여러 줄 객체 위에서 커서를 이동하여 잘라내거나 확장할 부분을 미리 볼 수 있습니다.
동영상 보기
그룹 (개선)
GstarCAD 2022에서 대부분의 그룹 명령은 리본 메뉴의 그룹 패널로 구성되었습니다. 리본의 아이콘을 직접 클릭하여 보다 편리하게 그룹 생성, 그룹 편집, 그룹 해제 및 그룹 표시 제어를 할 수 있습니다.
동영상 보기
그래픽 표시 (개선)
GstarCAD 2022에서는 Anti-aliasing 시스템 변수를 통해 선 객체의 표시 품질을 향상시켜, 확대/축소 또는 상하좌우 이동시 도면이 자동으로 재생성됩니다.
동영상 보기
FIND(찾기) (개선)
GstarCAD 2022에서는 복잡한 도면의 FIND 명령 동작 속도가 5~10배 증가하였습니다.
동영상 보기
DIMREASSOCIATE (개선)
DIMREASSOCIATE 명령을 사용하면 선택한 치수를 객체 또는 객체의 점에 연관시키거나 재연관시킬 수 있습니다. 선택한 치수의 정의점이 기하학적 객체와 연관되어 있지 않은 경우는 X가 표시되고, 연관되어 있다면 ⊠ 가 표시됩니다.
동영상 보기
DIMREGEN (개선)
DIMREGEN 명령을 사용하여 모형 공간 또는 배치에서 모든 연관 치수의 위치를 업데이트할 수 있습니다. 현재 시스템 변수 값에 따라 치수 표시를 재생성하고 연관 치수를 올바른 위치로 이동시킵니다.
동영상 보기
DIMCENTER (개선)
DIMCENTER 명령에 새로운 옵션 폴리곤(P)이 추가되어, 폴리곤의 중심을 쉽게 표시할 수 있습니다.
동영상 보기
신축 치수 그룹 (개선)
동적 그립 메뉴의 “신축 치수 그룹” 옵션을 사용하여 그립을 공유하는 모든 치수를 한 번에 조정할 수 있습니다. 선택한 치수가 다른 치수와 그립을 공유하고 있다면, 해당 그립 위에서 커서를 이동시켜 함께 신축할 수 있습니다.
동영상 보기
DIMLAYER(시스템 변수) (개선)
시스템 변수 DIMLAYER는 치수에 대한 기본 도면층을 지정하며, 기본 치수는 현재 도면층이 아닌 지정한 도면층으로 자동 생성됩니다. 시스템 변수 DIMLAYER는 치수에 대한 기본 도면층을 지정하며, 기본 치수는 현재 도면층이 아닌 지정한 도면층으로 자동 생성됩니다.
동영상 보기
ACET 인터페이스 (NEW)
GstarCAD 2022는 351개의 ACET(AutoCAD Express Tools) 인터페이스를 지원합니다. 이제 이 인터페이스로 개발된 더 많은 AutoCAD Express Tools와 ‘플러그인’ 기능을 로드하고 실행할 수 있습니다.
동영상 보기
FASTSEL (NEW)
투명도를 적용한 플로팅 표현이 훨씬 선명하고 정확하며 호, 원, 타원, 그래픽 및 문자 테두리가 더욱 매끄러워졌습니다. 도면 정보가 그대로 유지되어 모든 종류의 객체를 올바르게 플로팅할 수 있습니다.
동영상 보기
단일 문서 모드 (NEW)
GstarCAD 2022부터 시스템 변수 SDI(단일 문서 인터페이스)의 값을 1로 설정하여 한 번에 한 개의 도면만 열리는 단일 문서 모드를 사용할 수 있습니다.
동영상 보기
LAYULKALL (혁신기능)
GstarCAD 2022에서는 도면층을 일일이 잠금 해제하는 대신, 잠긴 도면층 모두 한 번에 해제하는 LAYULKALL 명령을 사용할 수 있습니다
동영상 보기
CHANGEBASE (혁신기능)
GstarCAD 2022에서 CHANGEBASE 명령을 사용하여 블록의 기준점 위치를 변경할 수 있습니다. 객체는 그대로 두고 기준점만 이동시키거나, 기준점은 그대로 유지한 채 객체를 이동시킬 수 있습니다.
동영상 보기

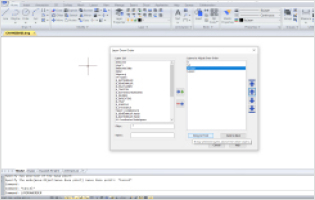

LAYDRAWORDER (혁신기능)
이제 LAYDRAWORDER 기능으로 도면층을 재배치할 수 있습니다. ‘도면층 그리기 순서’ 창의 버튼을 이용하면, 하나 이상의 도면층을 선택하여 앞으로 가져오거나 뒤로 보낼 수 있습니다. 또한 우측의 ‘그리기 순서를 조정할 도면층’ 목록에서 도면층 순서를 쉽게 변경할 수 있습니다.
동영상 보기
DIMTOFFSET (시스템 변수) (혁신기능)
GstarCAD 2022에서 객체 아래 또는 오른쪽에 치수 기입 시 화살표 위의 공간이 충분치 않으면 문자가 화살표 아래에 배치됩니다. 이 경우, 시스템 변수 DIMTOFFSET를 이용하여 화살표와 문자 사이 간격에 대한 두 가지 스타일을 설정할 수 있습니다.
동영상 보기
